友发JDG穿线管敷设规范

发布时间：2025/9/8 16:37:01   来源：天津友发钢管集团股份有限公司

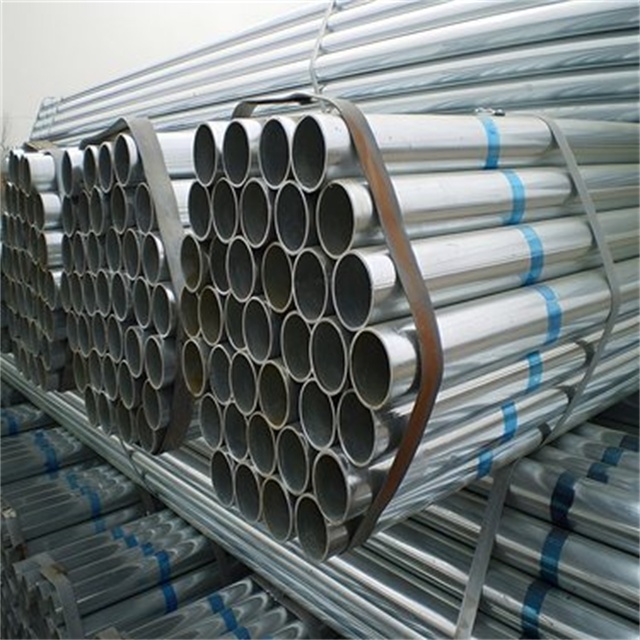

　　友发JDG穿线管(套接紧定式镀锌钢导管)的敷设需严格遵循《套接紧定式钢导管电线管路施工及验收规程》(T/CECS 1202021)及《建筑电气工程施工质量验收规范》(GB 503032015)等标准。以下结合友发产品特性，从路径规划、连接工艺、固定要求及特殊场景处理等方面进行系统解析：

　　一、基础敷设要求

　　1. 路径规划与弯曲工艺

　　路径选择：优先采用短直路径，减少弯曲次数。暗敷时弯曲半径≥6倍管径(D)，在混凝土平面内≥10D;明敷时≥6D;两接线盒间仅有一个弯头时≥4D。

　　弯曲质量：使用专用弯管器冷弯成型，弯曲后管体无裂缝、凹瘪，截面变形率≤10%。并列敷设时管间距≥20mm，避免混凝土浇筑空鼓。

　　2. 固定点设置

　　暗敷固定：固定点间距≤1000mm，弯曲段两侧300mm内增设固定点。例如，DN25线管在墙体暗敷时，直线段每隔800mm用管卡固定，转弯处距弯点200mm处加设管卡。

　　明敷固定：采用独立支架或吊架，圆钢直径≥8mm，固定点间距≤1500mm。支架需做防腐处理，室外或潮湿场所需加强防护(如镀锌后刷防锈漆)。

　　3. 与结构层间距

　　暗敷时管与墙体或混凝土表面净距≥15mm，预埋出口距混凝土表面>150mm，且高出最终装饰面50mm以上，防止后续施工破坏。

　　二、连接工艺与质量控制

　　1. 紧定式连接要点

　　专用配件：使用友发配套的紧定接头和紧定螺钉，连接时需一次性拧断螺钉尾部，确保接口密封严密。严禁重复使用或未拧断即固定。

　　管口处理：切割后需用锉刀去除毛刺，确保管口平滑。暗敷时管口需用专用管堵或防水胶带封堵，防止杂物进入。

　　2. 跨接线设置规则

　　一般情况：当管与管、管与盒(箱)连接符合规范时，连接处可不设置跨接线，但管路整体需与保护导体可靠连接。

　　特殊情况：

　　与喷塑或刷防火涂料的箱体、柜体连接时，需用4mm²铜芯软导线通过专用接地卡跨接，确保导电连续性。

　　穿越建筑物变形缝时，需在两侧设置过线盒，并用金属软管连接，软管长度≤0.8m(动力工程)或≤1.2m(照明工程)，同时做好防火封堵。

　　三、特殊场景施工规范

　　1. 消防系统应用

　　防火要求：镀锌层耐火时间≥1小时，符合《自动喷水灭火系统施工及验收规范》(GB 50261)。明敷时若涂刷防火涂料，需在跨接处破坏涂层露出金属表面，确保接地电阻≤4Ω。

　　管路固定：在消防泵房、疏散通道等关键部位，固定点间距≤800mm，并采用加厚管卡增强稳定性。

　　2. 潮湿与腐蚀环境

　　材质选择：优先选用壁厚≥2.0mm的JDG管(如DN40×2.5)，并在表面涂刷环氧树脂防腐漆。埋地敷设时需包裹聚乙烯防腐胶带。

　　密封处理：连接处缠绕生料带或涂抹防水胶，管口采用防水型管堵。例如，地下室敷设时，管卡与墙面接触处加垫橡胶垫片，防止水汽渗入。

标签：友发JDG穿线管 敷设 规范 路径 工艺 特殊场景
