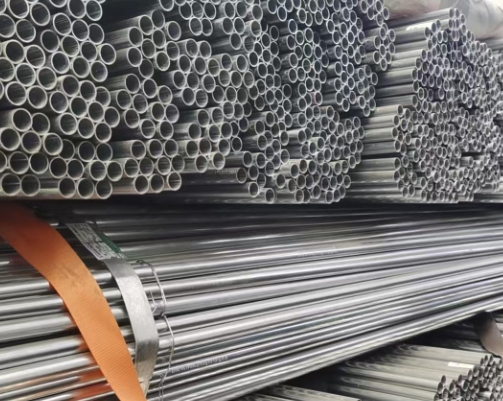

友发JDG穿线管安装方法

发布时间：2025/10/11 14:14:44   来源：天津友发钢管集团股份有限公司

　　友发JDG穿线管安装需遵循“测量定位→管道连接→固定→接地→验收”的核心流程，关键在于确保连接牢固与接地可靠。

　　一、安装前准备

　　1. 材料检查：确认友发JDG穿线管及配件(如直接头、弯头、接线盒)表面无破损、变形，管身标识清晰(符合行业标准)，配件规格与管材匹配。

　　2. 工具准备：备好管剪/钢锯、卷尺、水平仪、螺丝刀、紧定扳手、冲击钻、膨胀螺栓等工具，确保工具完好且符合施工安全要求。

　　3. 现场规划：根据电气设计图纸，确定管线走向、接线盒位置，避开水管、燃气管等其他管线，避免穿越建筑物沉降缝或伸缩缝。

　　二、核心安装步骤

　　1. 测量与切割

　　按规划好的管线长度，用卷尺精准测量，标记切割位置。

　　使用管剪或钢锯切割管材，切割后需用锉刀打磨管口，去除毛刺和锋利边缘，防止穿线时划伤电线绝缘层。

　　2. 管道连接(紧定式连接)

　　直管连接：将JDG管一端插入直接头，确保插入深度达到接头内壁的定位刻度，然后用紧定扳手拧紧紧定螺丝，直至螺丝头部断裂(友发JDG管配件多为“一拧断”式紧定螺丝，断裂即表示紧固到位)，避免漏拧或过拧。

　　弯头连接：若需转弯，将管材插入弯头两端的接口，同样按直管连接方式拧紧紧定螺丝，确保弯头与管材轴线对齐，无明显偏差。

　　与接线盒连接：将JDG管插入接线盒的敲落孔，在管与盒连接处套上专用锁母，再用紧定扳手固定紧定螺丝，保证管盒连接牢固，无松动。

　　3. 管道固定

　　固定间距：直线段固定点间距需符合规范，通常管径≤20mm时，间距不超过1.5m;管径>20mm时，间距不超过2m;转弯处两侧300mm内必须增设固定点。

　　固定方式：用冲击钻在墙面、吊顶或地面钻孔，打入膨胀螺栓，安装管卡，将JDG管卡入管卡内，确保管材水平或垂直(可用水平仪校准)，固定后无晃动。

　　4. 接地处理

　　JDG管属于薄壁钢导管，需做可靠接地。将各段管材的接地跨接线(通常为专用接地线或利用管卡的金属连接)与接地干线相连，确保整个管线接地电阻符合设计要求(一般不大于4Ω)。

　　若采用管卡接地，需确保管卡与管材、管卡与墙体接地端子接触良好，无锈蚀或绝缘阻隔。

　　三、安装后验收与注意事项

　　1. 外观检查：检查管线走向是否符合图纸，连接点是否牢固，管口无毛刺，固定点间距是否合规，接地连接是否完整。

　　2. 通管测试：用专用通条穿入管内，检查管道是否通畅，无堵塞或弯折现象，确保后续穿线顺利。

　　3. 注意事项：

　　施工时避免管材被重物挤压或撞击，防止变形;

　　穿线前需清理管内杂物(如切割碎屑)，穿线时避免用力拉扯电线;

　　验收合格后，方可进行墙面封补或吊顶封闭，避免后续维修困难。
